در صنایع تولیدی، کارخانجات فرآوری، ایستگاه های پمپاژ آب و مجتمع های پتروشیمی، الکتروموتورهای توان بالا قلب تپنده خطوط تولید به شمار می روند. هنگامی که یک الکتروموتور سه فاز با قدرت بالا مستقیما به شبکه برق متصل می شود، در لحظه استارت جریانی معادل ۵ تا ۷ برابر جریان نامی خود از شبکه دریافت می کند. این جهش ناگهانی جریان نه تنها سبب افت ولتاژ شدید در کل سیستم توزیع برق کارخانه می شود و به سایر تجهیزات حساس آسیب می زند، بلکه ضربات مکانیکی شدیدی نیز به شفت، کوپلینگ ها و گیربکس های موتور وارد می آورد.
برای حل این چالش فنی، روش های راه اندازی متعددی مانند سافت استارترها، درایوهای فرکانس متغیر یا اینورترها و روش کلاسیک و مطمئن ستاره مثلث به کار گرفته می شوند. در این میان، طراحی و ساخت تابلو ستاره مثلث ۲۵۰ آمپر دوخط به دلیل ضریب اطمینان بالا، هزینه تمام شده به صرفه، دسترسی آسان به قطعات یدکی در بازار برق و تعمیرپذیری ساده، یکی از بهترین و اقتصادی ترین انتخاب ها برای پروژه های صنعتی متوسط محسوب می شود. شرکت مهندسی پارس تکنیک تابلو با سال ها تجربه تخصصی در زمینه مونتاژ انواع تابلوهای توزیع و کنترل، همواره پیشگام در ارائه این تجهیزات با استانداردهای بین المللی و مناسب ترین قیمت لاله زار است.

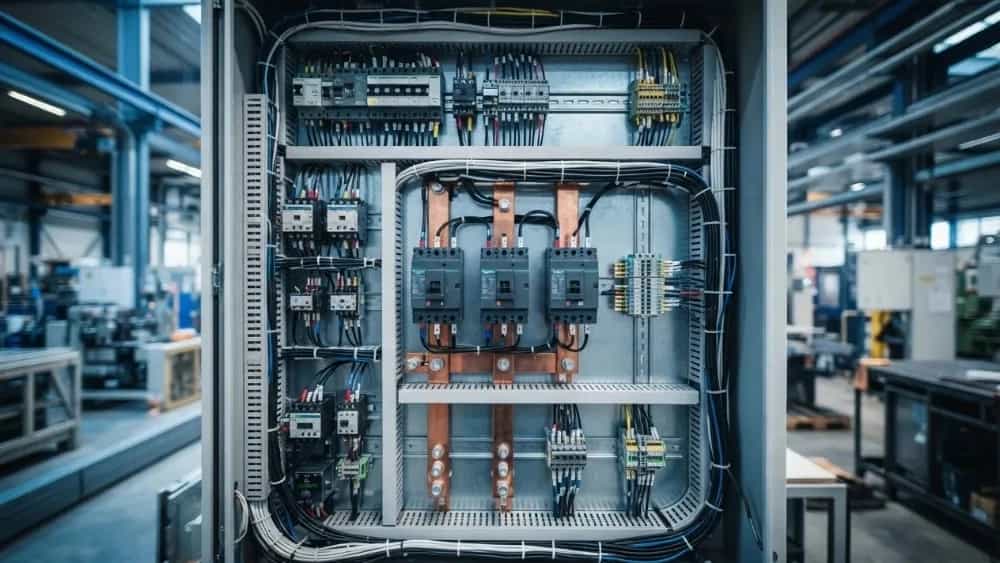

تابلو ستاره مثلث ۲۵۰ آمپر دوخط چیست و چه کاربردی دارد؟
تابلو ستاره مثلث ۲۵۰ آمپر دوخط نوعی تابلو برق قدرت و فرمان است که برای راه اندازی ایمن موتورهای سه فاز صنعتی با جریان کاری تا ۲۵۰ آمپر طراحی می شود. در این روش، موتور در ابتدای استارت با اتصال ستاره راه اندازی می شود که این کار باعث کاهش ولتاژ فاز به میزان تقریبی ۵۸ درصد و کاهش جریان راه اندازی به یک سوم حالت مستقیم می گردد. پس از رسیدن موتور به حدود ۷۰ تا ۸۰ درصد سرعت نامی خود، مدار فرمان از طریق یک تایمر صنعتی وضعیت اتصال را به حالت مثلث تغییر می دهد تا موتور بتواند توان و گشتاور کامل نامی خود را تولید کند.
اصطلاح دوخط در طراحی و ساخت تابلو ستاره مثلث ۲۵۰ آمپر دوخط به ساختاری اشاره دارد که در آن دو ورودی تغذیه یا دو خط قدرت موازی برای افزایش پایداری و تقسیم بهینه جریان در نظر گرفته می شود. این روش باعث می شود که سایز کابل ها، تجهیزات بریکر و خطوط شینه کشی در ابعاد معقول تری مدیریت شوند و ظرفیت حرارتی تابلو ارتقا یابد. این تابلوها به صورت ویژه در صنایع زیر کاربرد فراوان دارند:
۱. پمپ های آبرسانی ایستگاه های تقویت فشار و شبکه های فاضلاب شهری
۲. کمپرسورهای باد پیستونی و اسکرو سنگین در کارخانه های خودروسازی و سنگ بری
۳. خطوط نورد، سنگ شکن ها و آسیاب های صنعتی در معادن و صنایع فولاد
۴. فن ها و بلوئرهای تهویه سالن های بزرگ صنعتی و تونل ها
۵. میکسرها و اکسترودرهای صنایع شیمیایی، لاستیک و پلاستیک
اگر برای پروژه صنعتی خود به دنبال سیستمی ایمن، استاندارد و در عین حال اقتصادی هستید، برای دریافت اطلاعات دقیق مهندسی و استعلام قیمت لاله زار به صورت مستقیم با مهندسان فروش پارس تکنیک تابلو در ارتباط باشید.
اصول طراحی و محاسبات فنی تابلو ستاره مثلث ۲۵۰ آمپر دوخط
طراحی و ساخت تابلو ستاره مثلث ۲۵۰ آمپر دوخط یک فرایند مهندسی بسیار دقیق است و نیازمند رعایت الزامات استاندارد بین المللی نظیر IEC 61439 و نشریه ۱۱۰ برق صنعتی می باشد. در جریان نامی ۲۵۰ آمپر، تجهیزات تحت تنش های حرارتی و الکترودینامیکی شدیدی قرار می گیرند، بنابراین هرگونه خطای محاسباتی می تواند سبب آتش سوزی، آسیب جبران ناپذیر به موتور و توقف کل خط تولید شود. مهندسان مجرب مجموعه پارس تکنیک تابلو تمامی محاسبات فنی را بر اساس پارامترهای زیر انجام می دهند:
۱. محاسبه جریان نامی و انتخاب کنتاکتورها
در مدار راه انداز ستاره مثلث، جریان عبوری از هر یک از کنتاکتورهای اصلی و مثلث برابر با جریان خط تقسیم بر رادیکال سه است (یعنی حدود ۵۸ درصد جریان نامی موتور). برای موتوری که در حالت مثلث ۲۵۰ آمپر جریان می کشد:
- کنتاکتور اصلی (Main Contactor): باید توانایی عبور مداوم حداقل ۱۴۵ تا ۱۶۰ آمپر را داشته باشد و برای داشتن ضریب اطمینان و مقاومت در برابر قطع و وصل های مکرر (رده کاری AC-3)، از کنتاکتورهای استاندارد با رنج جریانی ۱۶۰ تا ۱۸۵ آمپر یا بالاتر استفاده می شود.
- کنتاکتور مثلث (Delta Contactor): مشابه کنتاکتور اصلی، این کنتاکتور نیز جریان نامی فاز را حمل می کند و باید مشخصاتی هم تراز با کنتاکتور اصلی داشته باشد.
- کنتاکتور ستاره (Star Contactor): این کنتاکتور جریان فاز را تنها در مدت زمان کوتاه راه اندازی (بین ۳ تا ۱۵ ثانیه) تحمل می کند و مقدار جریان آن یک سوم جریان نامی کل (حدود ۳۳ درصد) است. با این حال برای جلوگیری از چسبیدن پلاتین ها ناشی از جرقه های الکتریکی لحظه قطع، انتخاب رنج جریان حداقل ۱۰۰ تا ۱۲۵ آمپر الزامی است.
۲. سایزبندی کلید اتوماتیک کامپکت (MCCB)
کلید اصلی ورودی برای حفاظت کلی تابلو باید قابلیت قطع جریان های اتصال کوتاه بالا (معمولا ۳۶ تا ۵۰ کیلو آمپر) را دارا باشد. در طراحی و ساخت تابلو ستاره مثلث ۲۵۰ آمپر دوخط، استفاده از بریکر کامپکت ۲۵۰ آمپر با واحد حفاظت حرارتی-مغناطیسی قابل تنظیم یا واحد الکترونیکی هوشمند (میکرولاجیک) توصیه می شود تا در برابر هر دو خطای اضافه بار و اتصال کوتاه به موقع عمل کند.
۳. شینه کشی مسی و ظرفیت حرارتی شینه ها
در طراحی شمش های مسی تابلو، چگالی جریان مجاز مس بر اساس استاندارد معمولا بین ۱.۵ تا ۲ آمپر بر میلی متر مربع در نظر گرفته می شود. در تابلوهای طراحی شده توسط پارس تکنیک تابلو، تمامی شینه ها از مس بالوص بالای ۹۹.۹ درصد تهیه شده، لبه های آن ها پخ خورده و با روکش های حرارتی (شیرینک) رنگی استاندارد عایق بندی می شوند تا بیشترین ایمنی اپراتور و کمترین اتلاف انرژی حاصل شود.
اجزای کلیدی و متریال استاندارد در ساخت تابلو
کیفیت یک تابلو برق صنعتی وابسته به تک تک قطعات و متریال به کار رفته در آن است. در کارگاه تخصصی پارس تکنیک تابلو، تمامی مراحل با بهره گیری از متریال مرغوب بازار و با پایین ترین قیمت لاله زار اجرا می گردد:
- بدنه فلزی تابلو (Enclosure): ساخته شده از ورق روغنی با ضخامت حداقل ۱.۵ تا ۲ میلی متر، دارای اسکلت مستحکم ریتال، رنگ پودری الکترواستاتیک کوره ای با ضخامت حداقل ۷۰ تا ۹۰ میکرون و درجه حفاظت محیطی مناسب (IP43 برای فضاهای سرپوشیده و IP54 یا IP65 برای محیط های مرطوب، گردوغبارآلود یا فضای باز).
- کنتاکتورها و بیمتال ها: استفاده از برندهای معتبر بین المللی نظیر اشنایدر الکتریک، زیمنس، هیوندای و ال اس با تضمین اصالت کالا.
- تایمر ستاره مثلث تخصصی: استفاده از تایمرهای دقیق الکترونیکی با زمان تاخیر بین سوئیچینگ (Dead Time معادل ۵۰ میلی ثانیه) جهت اطمینان از خاموش شدن کامل قوس الکتریکی کنتاکتور ستاره قبل از وصل کنتاکتور مثلث؛ این امر از اتصال کوتاه فاز به فاز مرگبار جلوگیری می کند.
- تجهیزات حفاظتی تکمیلی: شامل کنترل فاز صنعتی میکروپروسسوری (جهت حفاظت در برابر دوفاز شدن، جابه جایی فاز، عدم تقارن ولتاژ و نوسانات شدید)، بی متال یا رله اضافه بار الکترونیکی و سرج ارستر.
- شینه کشی و کابل کشی فرمان: کابل های ارتباطی فرمان از نوع افشان مسی با عایق مرغوب، شماره گذاری دقیق دو سر سیم ها با وارنیش های حرارتی و چیدمان منظم داخل داکت های شیاردار صنعتی نسوز.
- ادوات اندازه گیری و نمایشگرها: نشانگرهای وضعیت فاز، مولتی متر دیجیتال تابلویی تابلویی تابلومونت با قابلیت ثبت ولتاژ، آمپر، توان اکتیو و راکتیو، فرکانس و هارمونیک ها.
- نیاز به دریافت سریع مشخصات و پیش فاکتور دارید؟همین حالا با واحد فروش پارس تکنیک تابلو تماس حاصل فرمایید تا آخرین استعلام قیمت لاله زار همراه با کاتالوگ فنی و برگه محاسبات دقیق مدار برای شما ارسال شود.
بررسی مدار قدرت و فرمان در معماری دوخط
در نقشه مدار قدرت تابلو ستاره مثلث ۲۵۰ آمپر دوخط، برق سه فاز اصلی ابتدا وارد کلید اتوماتیک کامپکت ورودی می شود. سپس خروجی بریکر از طریق دو دسته شینه موازی (سیستم دوخط) یا دو خط تغذیه تفکیک شده، تغذیه کنتاکتور اصلی و ترمینال های مربوطه را تامین می کند. معماری دوخط مزایای چشمگیری به همراه دارد:
۱. کاهش تراکم حرارتی در مسیرهای جریان بالا و خنک سازی بهتر مدار
۲. انعطاف پذیری بیشتر در عملیات نصب و سربندی کابل های خروجی به سمت تخته کلمپ الکتروموتور (۶ رشته کابل قدرت به جای ۳ رشته)
۳. امکان ایزولاسیون یا بهره برداری در پروژه های نیازمند منبع رزرو یا خطوط موازی پایدار
مدار فرمان تابلو نیز مجهز به اینترلاک دوبل مکانیکی و الکتریکی بین کنتاکتور ستاره و کنتاکتور مثلث است. به هیچ عنوان امکان وصل هم زمان این دو کنتاکتور وجود ندارد، زیرا وقوع این رخداد به منزله اتصال کوتاه کامل دوفاز و سه فاز خواهد بود. همچنین در سیستم فرمان طراحی شده توسط پارس تکنیک تابلو، وضعیت های هشدار عیب به وسیله چراغ های سیگنال تفکیک شده و آژیر هشدار (بزر) سریعا به اپراتور گزارش داده می شوند.
چرا خرید تابلو از قلب بازار برق؛ مزیت قیمت لاله زار
خیابان لاله زار تهران به عنوان قطب اصلی و تاریخی تجارت تجهیزات برق و اتوماسیون صنعتی کشور شناخته می شود. خرید و ثبت سفارش ساخت تجهیزات صنعتی به ویژه سیستم های پیچیده ای همچون تابلو ستاره مثلث ۲۵۰ آمپر دوخط از تامین کنندگان این مرکز دارای ارزش های رقابتی زیر است:
- دسترسی بی واسطه به قطعات اورجینال: وجود شرکت های واردکننده و نمایندگی های انحصاری اشنایدر، هیوندای و ال اس در لاله زار، خطر استفاده از قطعات تقلبی و بی کیفیت را به صفر می رساند.
- نرخ گذاری کاملا شفاف و بی واسطه: حذف دلال ها سبب می شود قیمت لاله زار به مراتب اقتصادی تر از نرخ واسطه های متفرقه در دیگر شهرستان ها باشد.
- تنوع در انتخاب سطوح کیفی و بودجه: متناسب با بودجه پروژه های صنعتی متوسط، امکان ترکیب قطعات اروپایی یا آسیایی با کیفیت وجود دارد.
تیم پارس تکنیک تابلو با بهره مندی از پایگاه فعال در مرکز لاله زار و دارا بودن کارگاه های پیشرفته مونتاژ، تعهد می کند بهترین کیفیت قطعات را با واقعی ترین قیمت لاله زار و ضمانت نامه رسمی بدون فوت وقت به دست شما برساند.
دستورالعمل نصب، راه اندازی و نگهداری تابلو
برای دستیابی به حداکثر بازدهی و افزایش عمر مفید تجهیزات، پس از تحویل تابلو از شرکت پارس تکنیک تابلو، نکات زیر را در مرحله راه اندازی رعایت فرمایید:
۱. بررسی اتصال کلمپ موتور: اطمینان حاصل کنید تیغه های پل اتصال کوتاه روی تخته کلمپ موتور باز شده باشند؛ هر شش سر کلاف ها (U1-V1-W1 و U2-V2-W2) باید به صورت مستقل با ۶ رشته کابل به تابلو متصل گردند.
۲. تنظیم تایمر مدار فرمان: زمان تبدیل ستاره به مثلث باید به دقت بر اساس اینرسی بار و زمان رسیدن موتور به دور نامی (معمولا بین ۵ تا ۱۰ ثانیه) تنظیم گردد تا موتور تحت فشار بار تغییر وضعیت ندهد.
۳. آچارکشی ادواری: اتصالات شینه ها و پیچ های ترمینال های قدرت باید در سرویس های دوره ای (هر سه ماه یک بار) به ویژه در ماه های ابتدایی آچارکشی شوند تا از داغ شدن و شل شدن اتصالات ناشی از ارتعاشات صنعتی پیشگیری شود.
۴. تست عملکرد رله های حفاظتی: سیستم کنترل فاز و بی متال باید به شکل دوره ای تست شوند تا قطع ایمن فرمان در زمان اختلال شبکه تضمین گردد.
جمع بندی و ثبت سفارش فوری با قیمت لاله زار
طراحی و ساخت تابلو ستاره مثلث ۲۵۰ آمپر دوخط یکی از مطمئن ترین، کم هزینه ترین و ماندگارترین شیوه ها برای حفاظت و راه اندازی اصولی موتورهای الکتریکی توان بالا در پروژه های صنعتی متوسط به شمار می رود. استفاده از شینه کشی مهندسی، قطعات تابلویی استاندارد و بدنه مقاوم، تضمین کننده راندمان بی وقفه خط تولید شما خواهد بود.
مجموعه مهندسی پارس تکنیک تابلو با تکیه بر سال ها دانش تجربی و تسلط بر بازار، مفتخر است که برترین خدمات مشاوره، طراحی، نقشه کشی و مونتاژ را با رقابتی ترین قیمت لاله زار به صنعتگران گرامی عرضه کند.
آماده اید تا موتورهای خط تولید خود را با حداکثر ایمنی و کمترین هزینه راه اندازی کنید؟
همین امروز با کارشناسان فنی و بخش فروش پارس تکنیک تابلو ارتباط برقرار فرمایید، مشاوره رایگان دریافت کنید و سفارش خود را با بهترین قیمت لاله زار و گواهی تضمین کیفیت قطعی نمایید!
